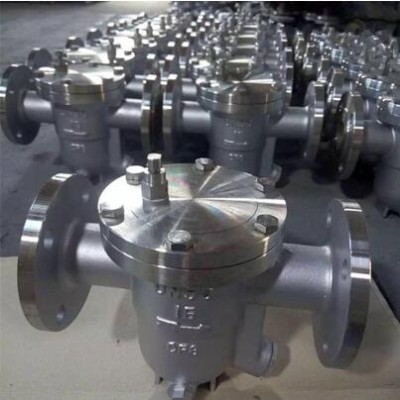

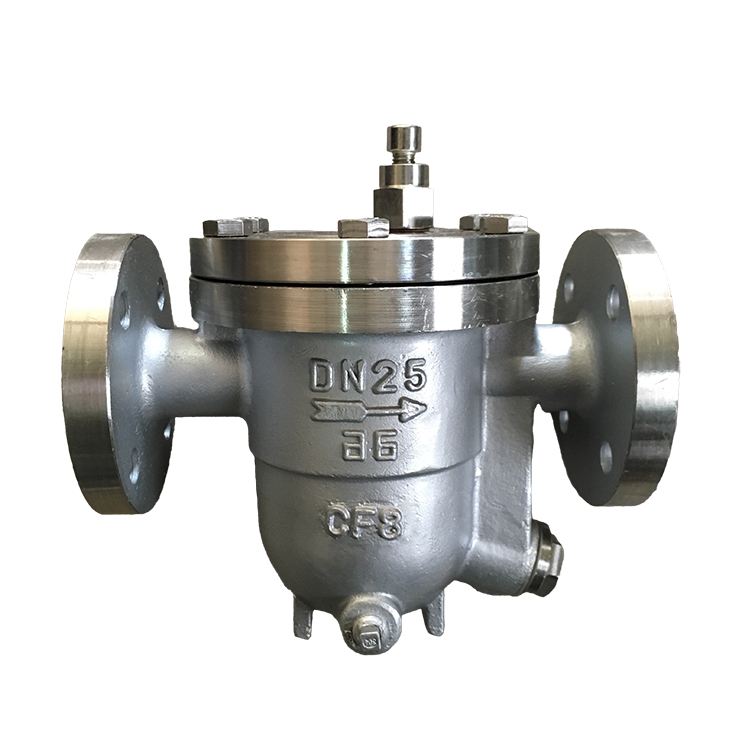

法兰自由半浮球式疏水阀 倒置桶疏水阀

CS45H自由半浮球式疏水阀未开始工作时，自由半浮球沉落在发射管上．当疏水处于排水状态时．蒸汽经过过滤网和发射管进入阀体．当蒸汽体积增加到一定程度时，浮力使半浮球上浮。在蒸汽压力作用下．半浮球靠向疏水喷咀将其封闭．阻止了蒸汽外逸。当大量凝结水进入阀体时．半浮球内蒸汽体积减少，此半浮球在自身重力作用下落，半浮球脱离疏水喷咀，完成了一个工作循环。继而周而复始运动．起到自动排水阻汽的目的。

【结构图 】

【 结构特点 】

1、不受振动，蒸汽压力波动和水温的影响。

2、温度敏感元件，采用不锈钢耐腐蚀。

3、体积小、重量轻、安装方便。

4、排水是连续的，而且没有噪音。

5、CS45H疏水阀具有排水温度调节机构，可在60-100℃之间调节，使用方便。

【 主要外型及连接尺寸 】

【 主要性能规范 】
