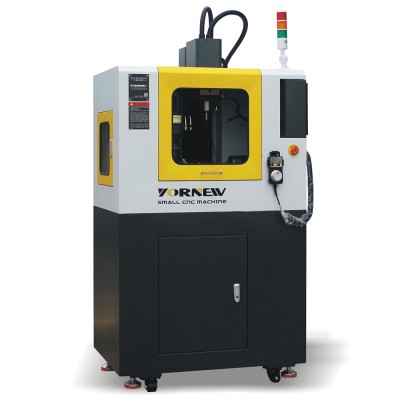

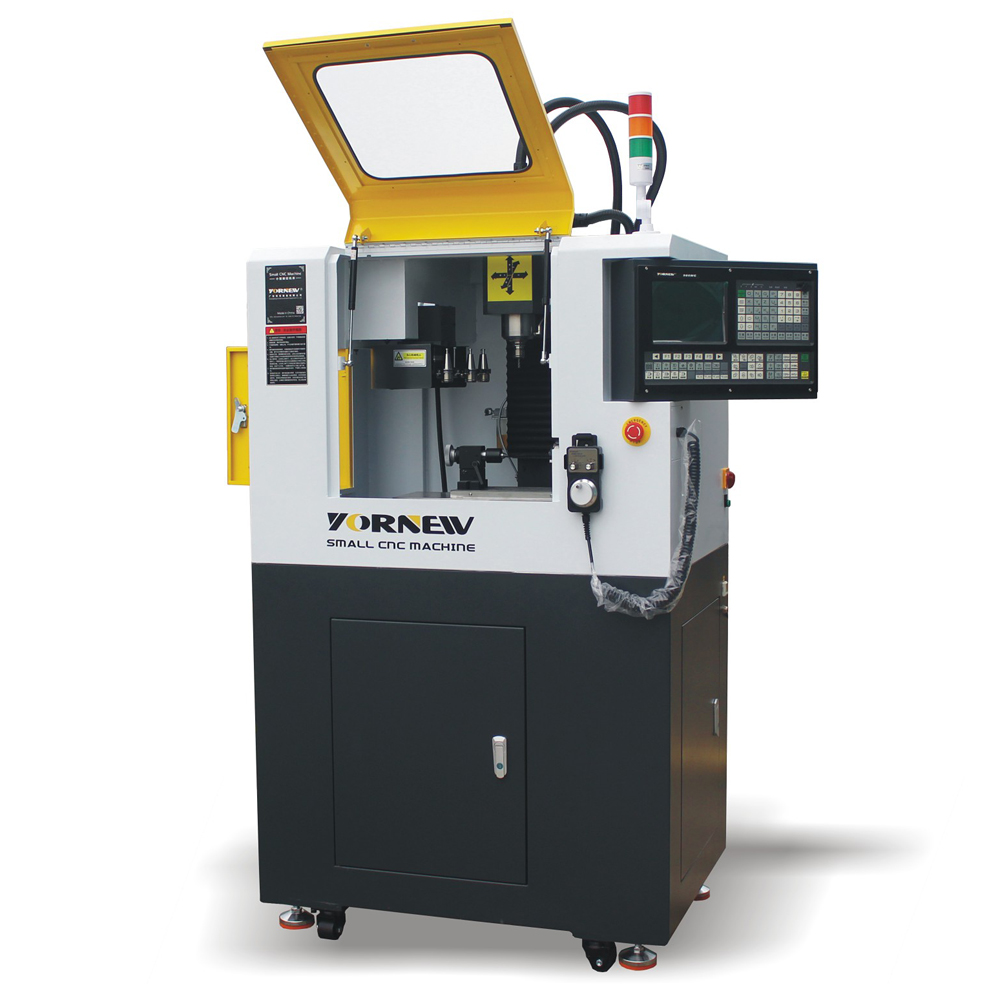

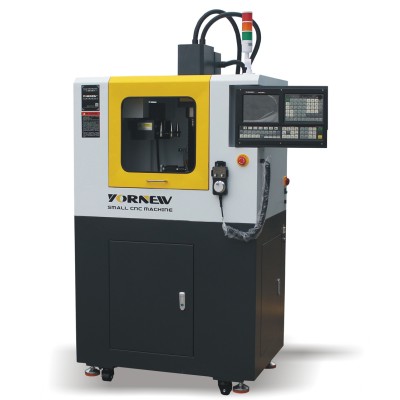

型号：VMC200B
名称：小型立式四轴加工中心
显著特点
1、VMC200B是一款使用220伏电压的小型加工中心，占地小、重量轻，机床虽小，五脏俱全；
2、采用透明有机玻璃与金属钣金全封闭结构，通过欧盟CE安全认证，安装有门保护安全开关、提高使用的安全性和观摩性，采用高精度H级等磨直线导轨、精选优质铸铁材料铸造、采用高精度研磨滚珠丝杆、XYZ各轴配置有集中式润滑油路系统、保证机床的加工精度；占地0.5平方米，具有实际加工能力强大；
3、搭载980MC工业级数控系统、6工位斗笠式自动换刀系统、配有自动对刀仪、可选配加装第四轴数控分度头，实现四轴联动，可加装带有移动脚轮的机床底座，加底座后会带有工件冷却循环系统；
4、采用ISO标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等软件编程等），图形化编程；
5、主要加工材料：钢、铁、铜、铝合金、PVC塑料、有机玻璃等；
6、主要用于企业科研单位、高校金工创客创新实验室小零件精密加工等；
技术参数 | |
主要性能特点 | 全封闭加透明有机玻璃结构、采用高精度H级等磨直线导轨、优质铸铁材料铸造、采用高精度研磨滚珠丝杆；搭载980MC工业级数控系统；执行通用标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等编程软件）； |
精度 | 重复定位精度：0.01mm 系统分辨率：0.001mm |
XYZ轴行程 | 横向（X轴行程）：235mm 纵向（Y轴行程）：130mm 垂直（Z轴行程）：220mm |
A轴（可选配件） | 旋转（A轴）：360° A轴转速：0-20rpm/min A轴夹持外径：1-60mm A轴诣波减速比：100:1 顶尾座行程：50mm |
使用气压 | 0.6帕 |
主轴转速 | 100~24000 转/分钟 |
主轴锥度 | ISO20 |
刀库 | 斗笠式6工位刀库 |
工作台尺寸 | 470×130mm |
最大夹持钻头柄直径 | 13mm |
最大夹持铣刀柄直径 | 13mm |
主轴鼻端至工作台面距离 | 330mm |
主轴中心至立柱轨面距离 | 180mm |
T型槽尺寸/数量 | 12 mm/3 |
自动对刀功能 | 支持/配有自动对刀仪 |
XYZ轴导轨 | 工业级H级等磨直线导轨 |
油路润滑系统 | 集中多路导管式 |
工件冷却 | 风冷或水冷 |
电子手轮 | 4轴三档电子手轮 |
数控系统 | 980MC工业级数控系统 |
主轴功率 | 2.2KW |
整机总功率 | 2.8KW |
使用电源 | AC220V/50Hz |
净重/毛重 | 180/230kg |
外型尺寸 | 950×680×1600mm |
包装尺寸 | 1000×750×1800mm |
随机配件 | 自动对刀仪1个、主轴冷水机1台、ER20弹性夹头1套，T型螺母1套、内六角扳手1套、双头扳手1套、油壶1个、ISO20刀柄2个、机床硬件说明书、数控系统编程说明书、数控系统操作说明书 |
