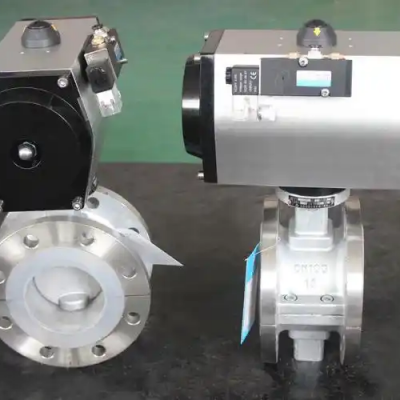

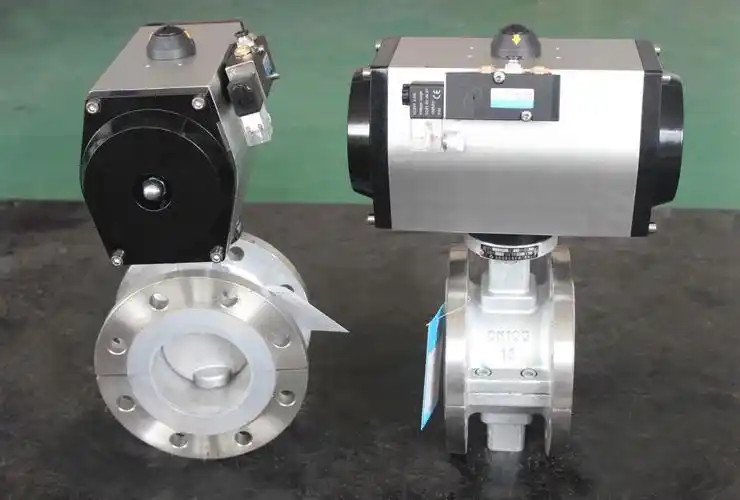

对夹式气动蝶阀
上海代益阀门专业生产对夹式气动蝶阀，气动蝶阀D671X 不锈钢对夹式气动蝶阀，不锈钢阀门气动蝶阀，不锈钢丝扣气动蝶阀，不锈钢蝶阀，不锈钢硬密封蝶阀，不锈钢软密封蝶阀，不锈钢对夹式气动蝶阀，法兰气动蝶阀，铸钢对夹式气动蝶阀，D671X对夹式气动蝶阀。
气动蝶阀是双（单）作用气动活塞式执行器与蝶阀组成。连接形式分为对夹式和法兰式两种,其阀座采用橡胶、氟橡胶和不锈钢堆焊，从而很大程度的提高了其适用范围。具有结构简、体积小、重量轻等优点。气动活塞式执行器采用低摩擦材料，缸体内外表面经硬质阳极
氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工等工业部门。
蝶阀安装时，先关闭阀门，后进行安装，以防止碰伤蝶板密封面。两管道法兰而应平行，使得装紧后阀门和管道法兰接触压力平均。管道法兰内孔不宜过大，保证不大于5mm，以防压板受压位置不对而变形失效。
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°。
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置。
□定位器可调节阀门管道流量。
气动执行器主要技术参数
气动执行器 | 型号 | QW系列、AT系列、AW系列 |
气源压力 | 0.4 ～ 0.8 MPa | |
最大回转角度 | 90°～92° | |
回信器 | AC220V AC110V DC24V | |
控制信号 | 电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa | |
控制气源 | 洁净、干燥压缩空气 | |
工作温度 | -20℃ ～ +90℃ |
主要性能规范
名称 | 型 号 | 公称压力 PN（MPa） | 试验压力Ps（MPa） | 工作温度 （℃） | 适用介质 | |
壳体 | 密封 | |||||
气动橡胶蝶阀 | D67（4）1X-10 | 1.0 | 1.5 | 1.1 | -20～80 | 淡水、污水、空气、蒸汽 |
气动衬四氟蝶阀 | D67（4）1F-10C | 1.0 | 1.5 | 1.1 | ≤150 | 腐蚀性介质 |
气动硬密封蝶阀 | D67（4）3H-10C | 1.0 | 1.5 | 1.1 | ≤300 | 水、油类、酸类、煤粉等 |
阀体主要零件材料
零件名称 | 阀体 | 阀板 | 阀座 | 阀杆 | 填料 | 支架 | 连接轴 |
气动橡胶蝶阀 | 铸铁、铸钢、不锈钢 | 铸钢（镀铬） | 丁晴橡胶 | 2Cr13 |
柔性石墨
|
铸钢 |
铸钢 |
气动衬四氟蝶阀 | 铸钢、不锈钢 | 不锈钢、聚四氟 | 聚四氟 | 2Cr13 | |||
气动硬密封蝶阀 | 铸钢、不锈钢 | 不锈钢 | 不锈钢堆焊 | 2Cr13 |
气动执行器主要部件材料
零件名称 | 缸体 | 端盖 | 活塞 | 轴 | O型圈 | 指示轴 | 螺栓 |
QW系列 AT系列 | 铝合金型材 （硬质阳极氧化） | 压铸铝合金 （环氧树脂喷涂） | 压铸铝 | 钢 （镀镍磷合金） | NBR | ABC | SUS304 |
AW系列 | 铸钢 （硬质阳极氧化） | 压铸铝 | 钢 （镀镍磷合金） | NBR | ABC | SUS304 |
对夹式气动蝶阀D671X/F/H-10/16
