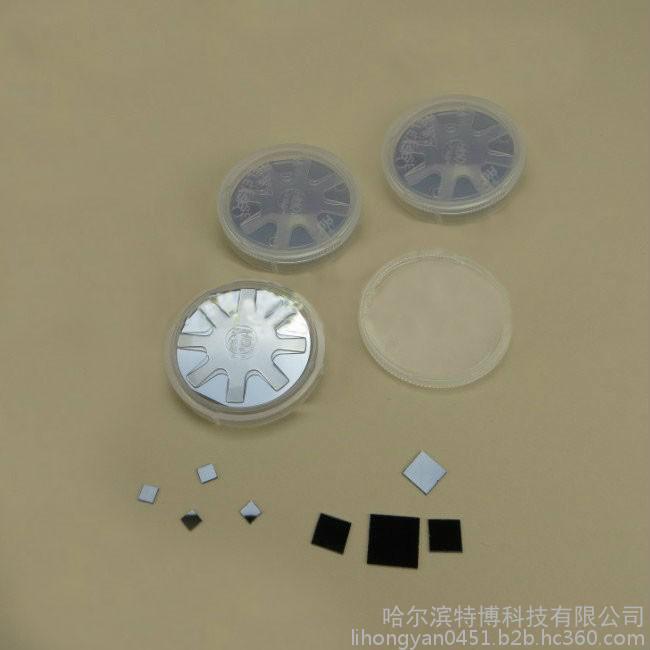

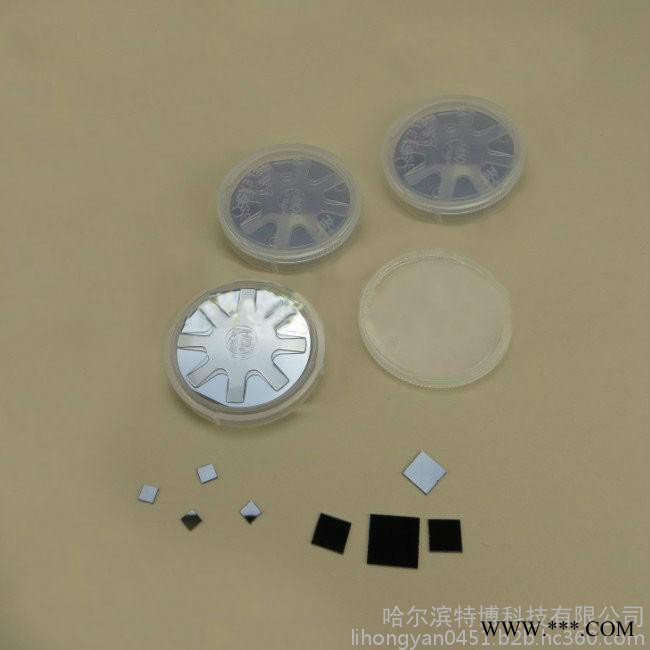

2英寸砷化镓衬底N型P型本征砷化镓晶片厚度350um2片包邮图1

2英寸砷化镓衬底N型P型本征砷化镓晶片厚度350um2片包邮

2022-08-03 13:4211550已售
价格:¥290.00/片
品牌:特博
规格:2~4英寸
制备:VGF
起订:2片
供应:5000片
发货:1天内
立即购买
规格 2~4英寸
制备 VGF

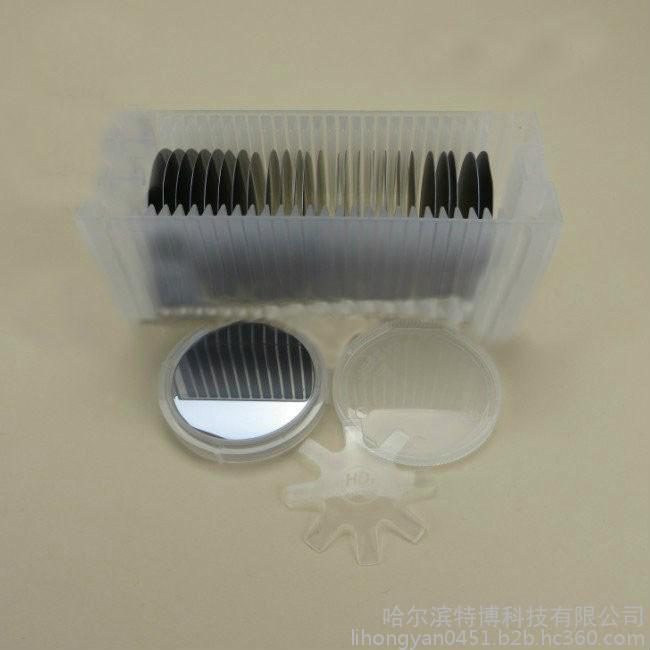

每盒 25片
表面 单抛光
类型 N型 P型 本征
特性 导电
用途 科研
种类 化合物半导体
品牌 特博科技
加工定制

砷化镓(gallium arsenide),化学式GaAs,属Ⅲ-Ⅴ族化合物半导体,由砷和镓两种元素化合而成,外观呈亮灰色,具金属光泽、性脆而硬,是当代国际公认的继"硅(Silicon)"之后**的化合物半导体材料,具有高频率、高电子迁移率、高输出功率、低噪音以及线性度良好等优越特性,是光电子和微电子工业**的支撑材料之一。

在光电子工业领域应用层面,砷化镓单晶可被用于制作LD(激光器)、LED(发光二极管)、光电集成电路(OEIC)、光伏器件等;
在微电子工业领域应用层面,可被用于制作MESFET(金属半导体场效应管)、HEMT(高电子迁移率晶体管)、HBT(异质结双极晶体管)、IC、微波二极管、Hall器件等。

主要涉及**军事电子应用、光纤通信系统、宽带卫星无线通信系统、测试仪器、汽车电子、激光、照明等领域。作为重要的半导体材料,GaAs的电子迁移率为硅和氮化镓的5倍,用于中小功率微波器件具有更低的功率损耗,因此在手机通讯、局域无线网、GPS和汽车雷达等领域中占主导地位。
