品牌:浩鑫机器
产地:江西
产品别名:锯齿波跳汰机
起订:1台
供应:9台
| 产地 | 江西 |
|---|---|
| 产品别名 | 锯齿波跳汰机 |
| 产品用途 | 选矿 |
| 功率 | 3kw |
| 滚动体列数 | 单列 |
| 类型 | 全新 |
| 适用行业 | 矿山设备 |
| 用途 | 选矿 |
| 规格 | 330x330mm |
| 处理能力 | 7.5-15 |
| 给料粒度 | 10mm |
| 重量 | 3.08 |
| 槽型 | 顺流槽 |
| 旋流器类型 | 重介质 |
| 品牌 | 浩鑫 |
| 型号 | JT3-1 |
| 加工定制 | 是 |

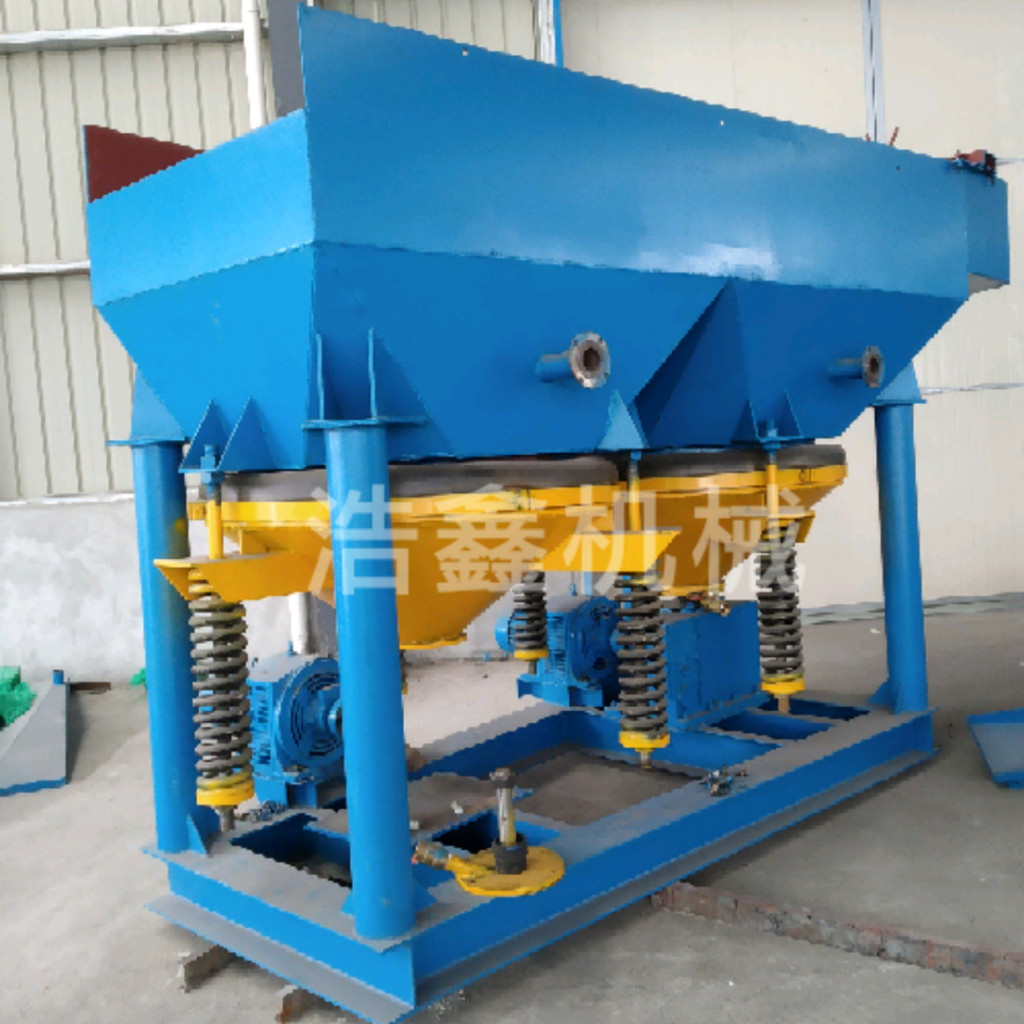

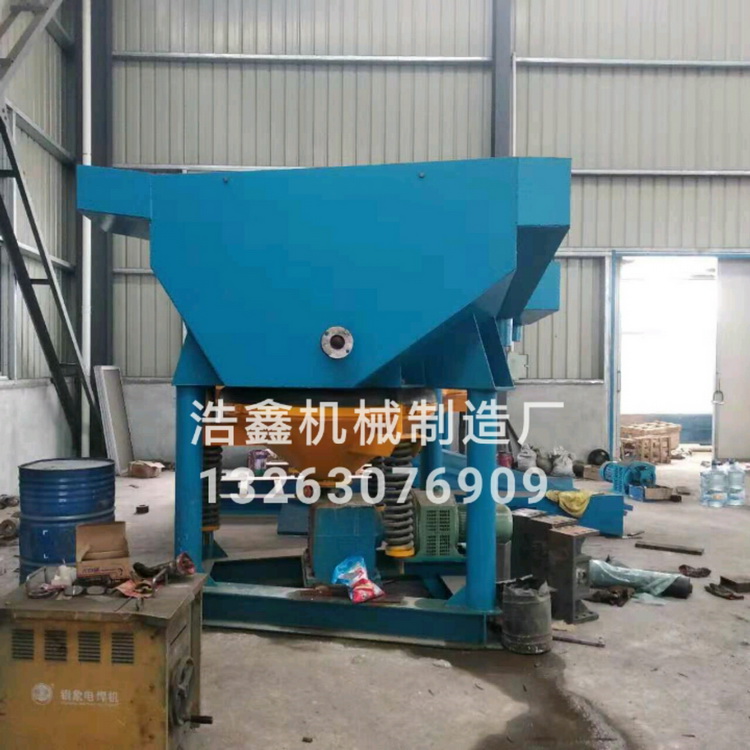

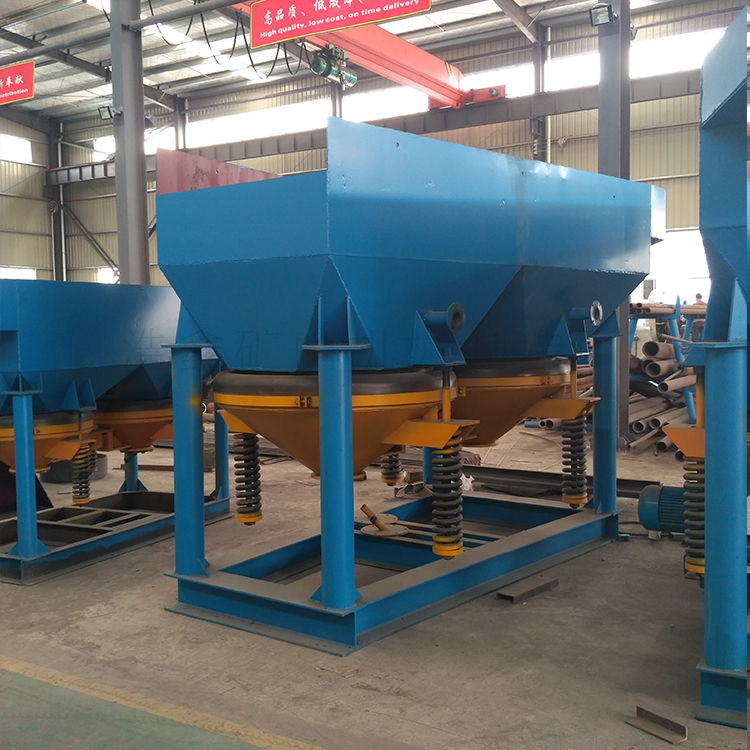

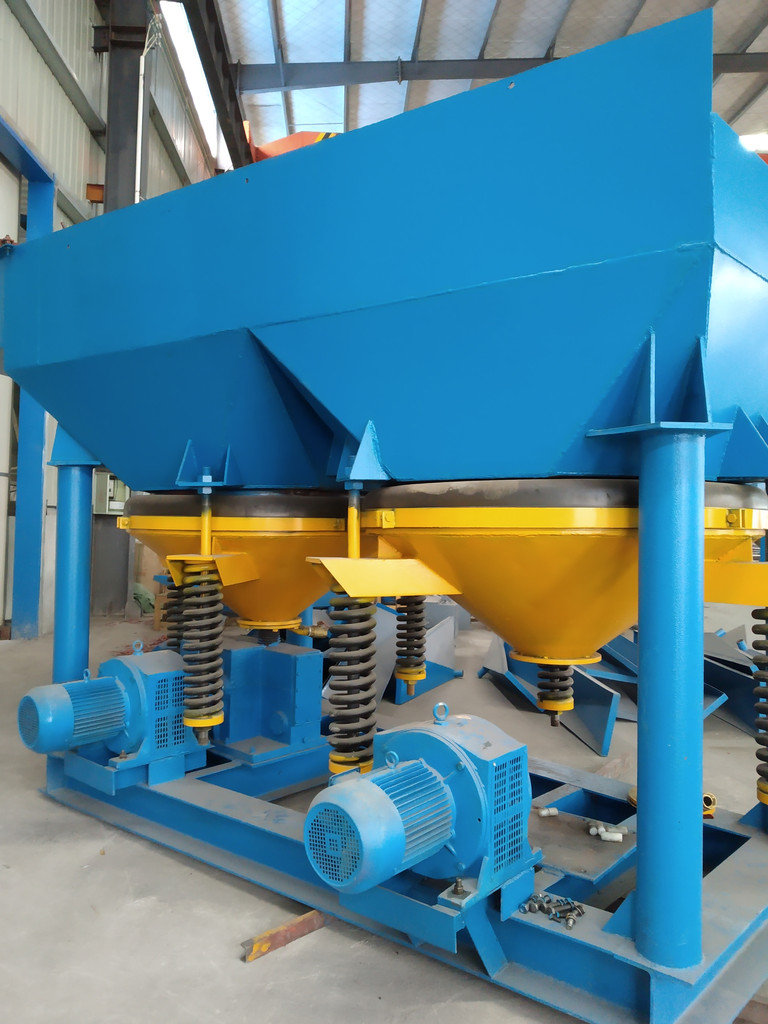

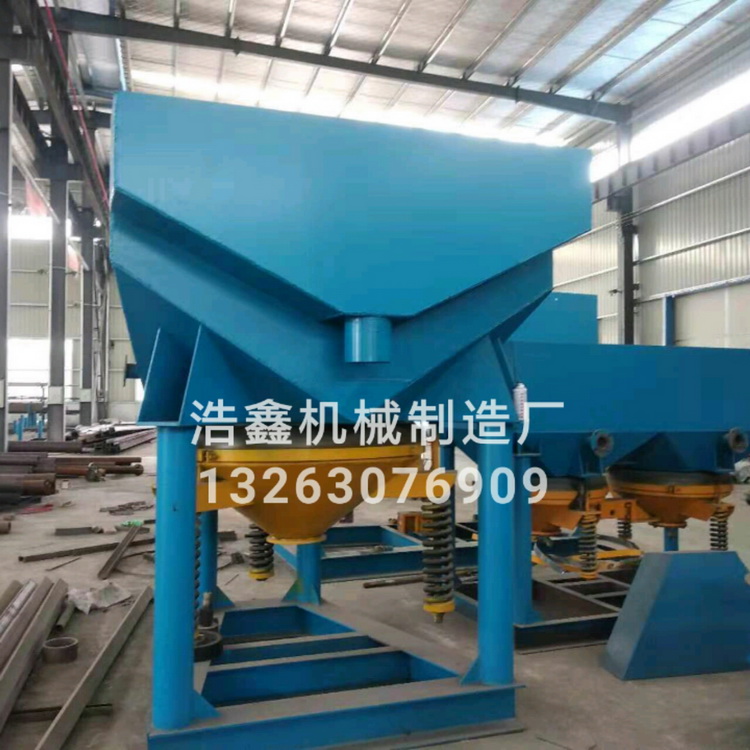

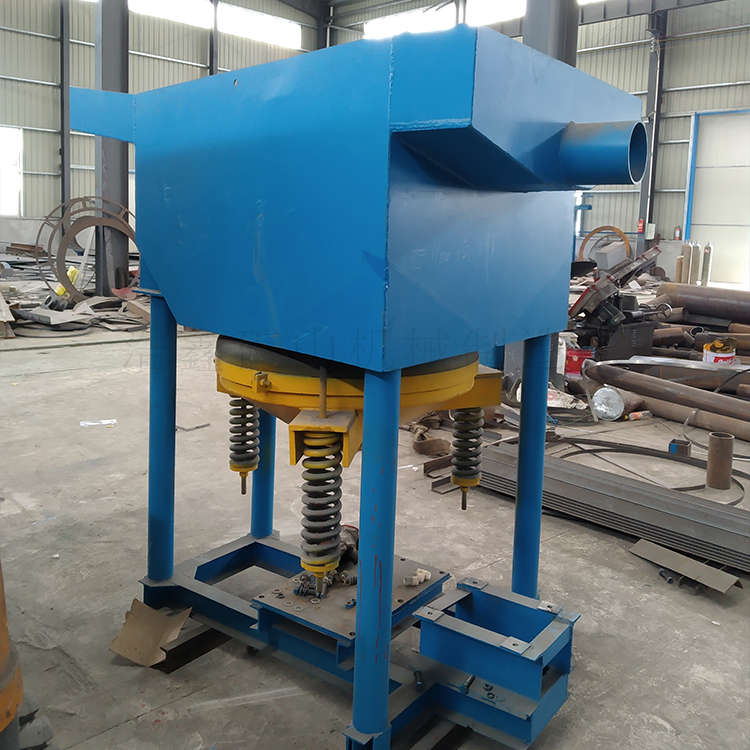

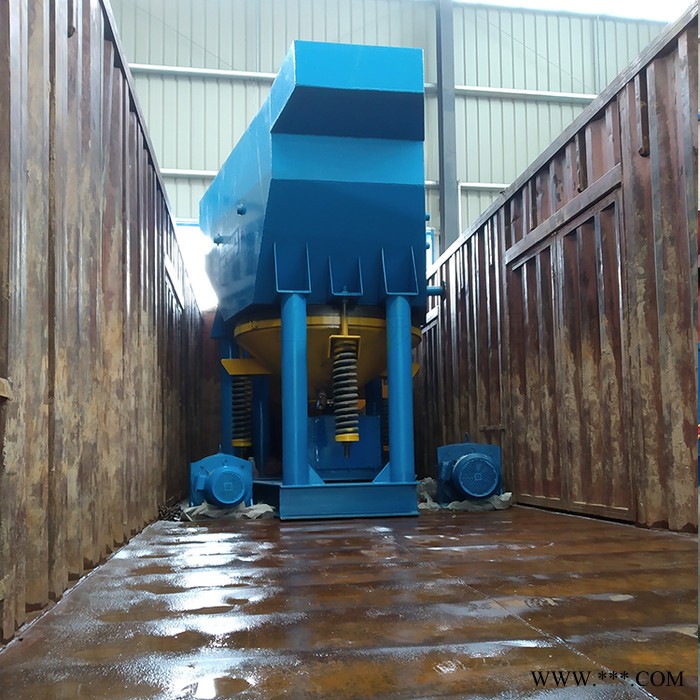

厂家选矿jt5-2型大处理量锯齿波跳汰机 双动力重力洗矿设备 萤石选矿筛分跳汰机
锯齿波跳汰机是现代重选设备之一，由于其处理能力大，选别粒度范围广，操作维护简单，作为粗选或 被广泛用于选别 砂金、锡、钛、赤铁、铁矿、煤等矿物， 别是在锰矿、重晶石选矿领域中得到了广泛应用。
跳汰机属于重力选矿设备，用水作为选矿介质，利用所选矿物与脉石的比重区别，进行分选， 大给矿粒度为6-8mm，但在选别砂矿的个别情况下， 大粒度可达12mm。 跳汰机多属于隔膜式，冲程和冲次根据所选矿物的比重，可以灵活调节，广泛用于钨、锡、，砂金、赤铁、褐铁、锰、钛、锑、铅、钽、铌等金属的重选工艺中。
浩鑫选矿跳汰机工作原理是根据跳汰床层理论分层规律，在传统跳汰机基础上进行研制和改进的一种节能重选设备，其跳汰脉动曲线呈锯齿波形使上升水流快于下降水流；上升时间短、下降时间长，克服了正弦波脉动曲线跳汰机产生的上升、下降水流和作用时间相同的缺陷，增强了床层的松散度，缓解了吸入作用，使矿物中的重矿粒得到充分沉降，大大提高了设备的富集比和回收率。
原矿被送入跳汰室后，由于隔膜的鼓动作用，矿粒在介质中被按比重分层，细而重的矿粒通过人工床颗粒的间隙和筛孔，沉积在跳汰斗的储矿斗中，上层粗而轻的矿粒（物料）被介质流冲向筛子末端的排矿口，由于后跳汰室比前跳汰室的位置低50mm，故轻矿粒经过前室尾板溢出而进入后室，再次受到跳汰，把比重不同的矿物分离开，完成分选作业。
浩鑫跳汰机冲程、冲次便于调节，采用 的变频调速技术，便于操作和管理；
处理能力大，选别粒度，范围广；
占地面积小，单位面积处理能力大。
| 项目 参数 型号 | 跳汰室 | 隔膜 | 给矿粒度mm | 筛下补给水量m3/ 吨矿 | 补给水压力 Mpa | 处理量 t/h | 电机 功率 kw | 外形尺寸mm | 重量 kg | 备注 | ||
| 形状 | 面积m2 | 冲程mm | 冲次 次/min | |||||||||
| JT0.57-1 | 梯形 | 0.57 | （M12凸轮）8.5—12 （M17凸轮）10—17 （M21凸轮）12—21 | 80-180 | <6 | 1-2 | ≥0.05 | 1.5-3 | 1.5 | 1550×780×1530 | 610 |
|
| JT1-1 | 梯形 | 1.04 | <10 | 2-3 | 2.5-5 | 2.2 | 2270×1110×1890 | 900 |
| |||
| JT2-2 | 矩形 | 2.28 | <10 | 2-4 | 5-10 | 3 | 3225×1550×2050 | 1640 |
| |||
| JT3-1 | 梯形 | 3 | 12－30可调 | 50-125 | <10 | 3-6 | ≥0.05 | 7.5-15 | 5.5 | 2745×2000×3030 | 3085 |
|
| JT4-2 | 矩形 | 4 | 25－57五种凸轮可调 | <25 | 4-8 | 8-20 | 7.5 | 4240×1990×2750 | 3098 | 大颗粒 跳汰机 | ||
| JT4-2A | 矩形 | 4 | 25－57五种凸轮可调 | <25 | 4-8 | 8-20 | 4×2 |
4240×1990×2750 | 3500 | 大颗粒 跳汰机 双传动 | ||
| JT5-2 | 梯形 | 4.86 | 12-30可调 | <10 | 3-6 | 12-25 | 7.5 | 3600×2000×2600 | 4500 | |||
