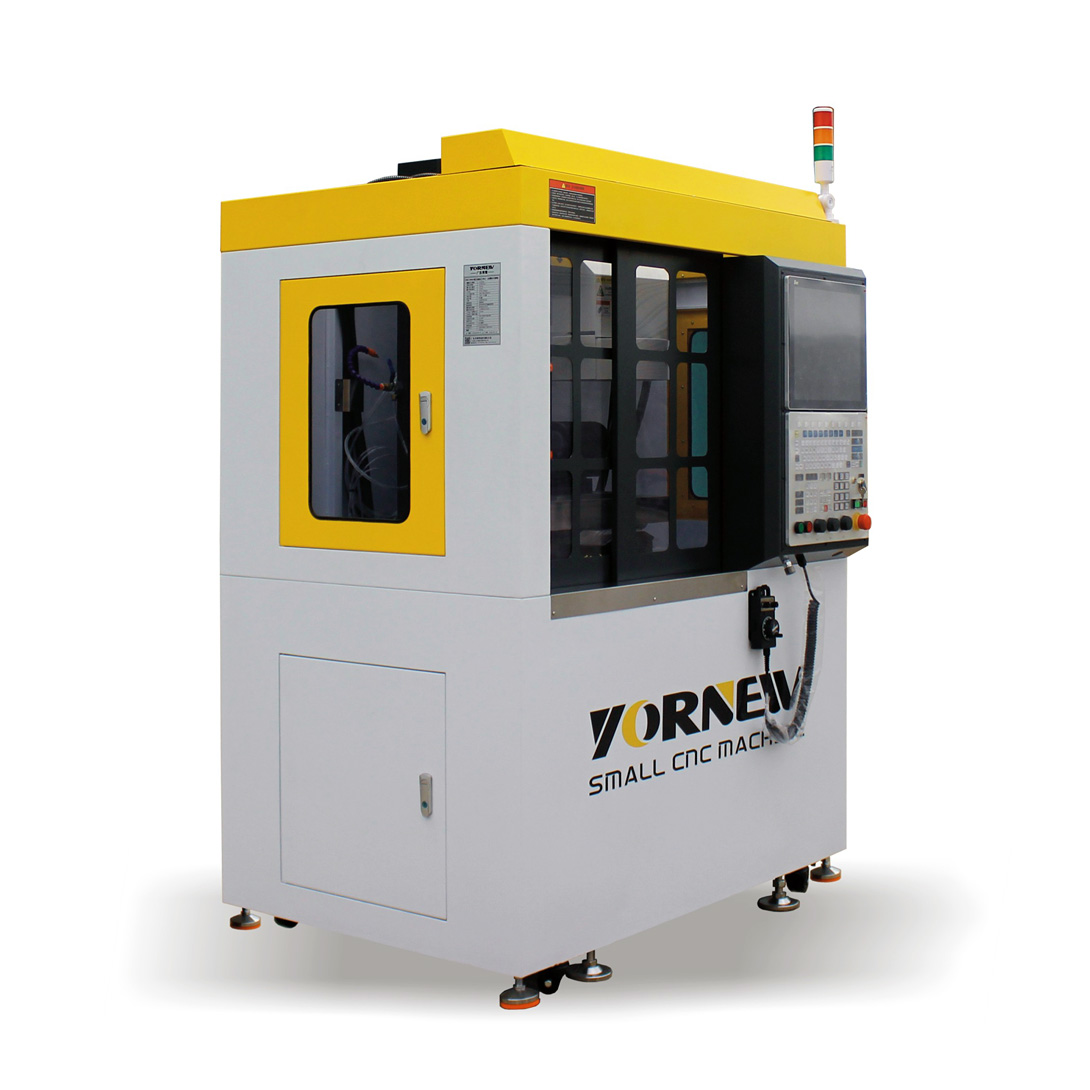

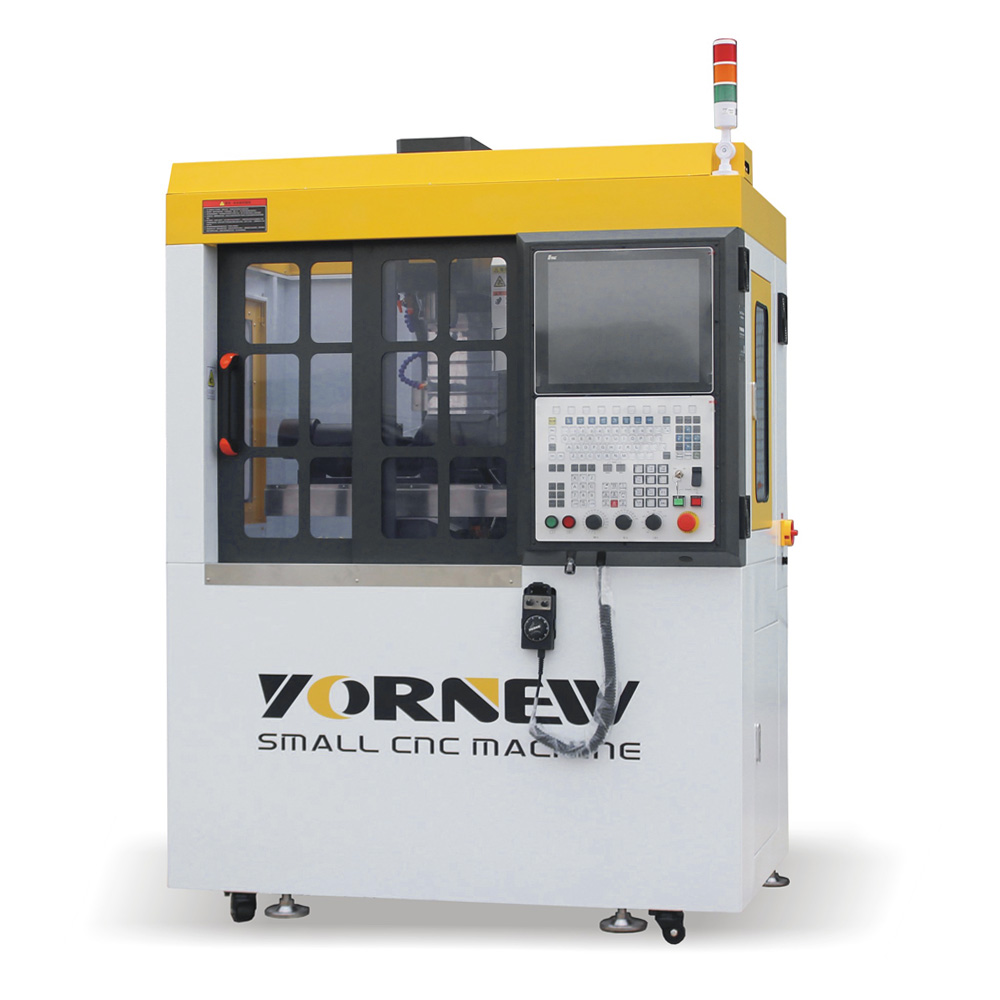

型号: VMC300
名称: 小型五轴加工中心
设备简介
1、使用220伏电压，带联锁防护装置，占地少，耗电少，通过欧盟CE安全认证、采用高精度直线导轨、优质铸铁材料铸造、采用高精度研磨滚珠丝杆；可加工材料：钢、铁、铜、铝合金等；
2、配置YORNEW M5工业级五轴联动数控系统，支持RTCP刀尖跟随功能、适用于小型精密五轴零件及各种复杂三轴零件加工，可选配华中848Di数控系统；
3、配置精密高速主轴单100-24000rpm，主轴电机功率2.2kw，XYZAC移动轴采用伺服电机，带工件冷却液循环系统和自动对刀仪；
4、配置10工位快速换刀系统，使用气压0.6 Mpa，可极大提高复杂产品的加工效率及加工精度；
5、支持标准G代码和多种CAM软件（MasterCAM、UG、Fusion360等）；
6、可选配加装在线测量功能，实现方形/圆形工件的自动补偿功能、凹凸台的深度自动补偿功能、角度纠正功能、自动分中功能、自动对顶功能；
7、配有移动脚轮和水平脚垫，方便设备的移动与定位；
技术参数 | |
主要性能特点 | 主要性能特点：通过欧盟CE安全认证、支持RTCP功能、采用高精度H级等磨直线导轨、铸铁床身、采用高精度研磨滚珠丝杆；搭载5轴5联动工业级数控系统；主要加工材料：钢、铁、铜、铝合金、PVC塑料、有机玻璃等；带移动脚 轮。 |
移动轴精度 | 重复定位精度：0.01mm |
XYZAC轴行程 | 横向（X轴行程）：320mm |
五轴转台 | |
第4轴最大转速：60rpm/min | |
第5轴最大转速：40rpm/min | |
第4/5轴定位精度：±1° | |
第4/5轴重复定位精度：20" | |
工作台尺寸 | 570×170mm/Φ120mm |
导轨 | H级等磨直线导轨 |
锥孔跳动精度 | 2um |
最大钻孔直径 | 13mm |
最大铣削直径 | 13mm |
刀库 | 斗笠式10工位 |
轴联动性 | 5轴联动 |
XYZAC轴电机类型 | XYZ轴伺服电机750W |
AC轴伺服电机220W | |
数控系统 | YORNEW M5五轴联动数控系统 |
RTCP刀尖跟随功能 | 支持 |
自动对刀功能 | 支持 |
最快移动速度 | 8000mm/min |
最快切削进给 | 1-4000mm/min |
主轴转速 | 100-24000 转/分钟 |
主轴锥度 | ISO20 |
主轴电机功率 | 2.2KW |
整机功率 | 2.8kw |
使用气压 | 0.6Mpa |
工件冷却方式 | 水冷循环 |
润滑系统 | 自动润滑系统 |
使用电源 | AC220V/50Hz |
外形尺寸 | 1360×990×1800 mm |
净重 | 650 kg |
