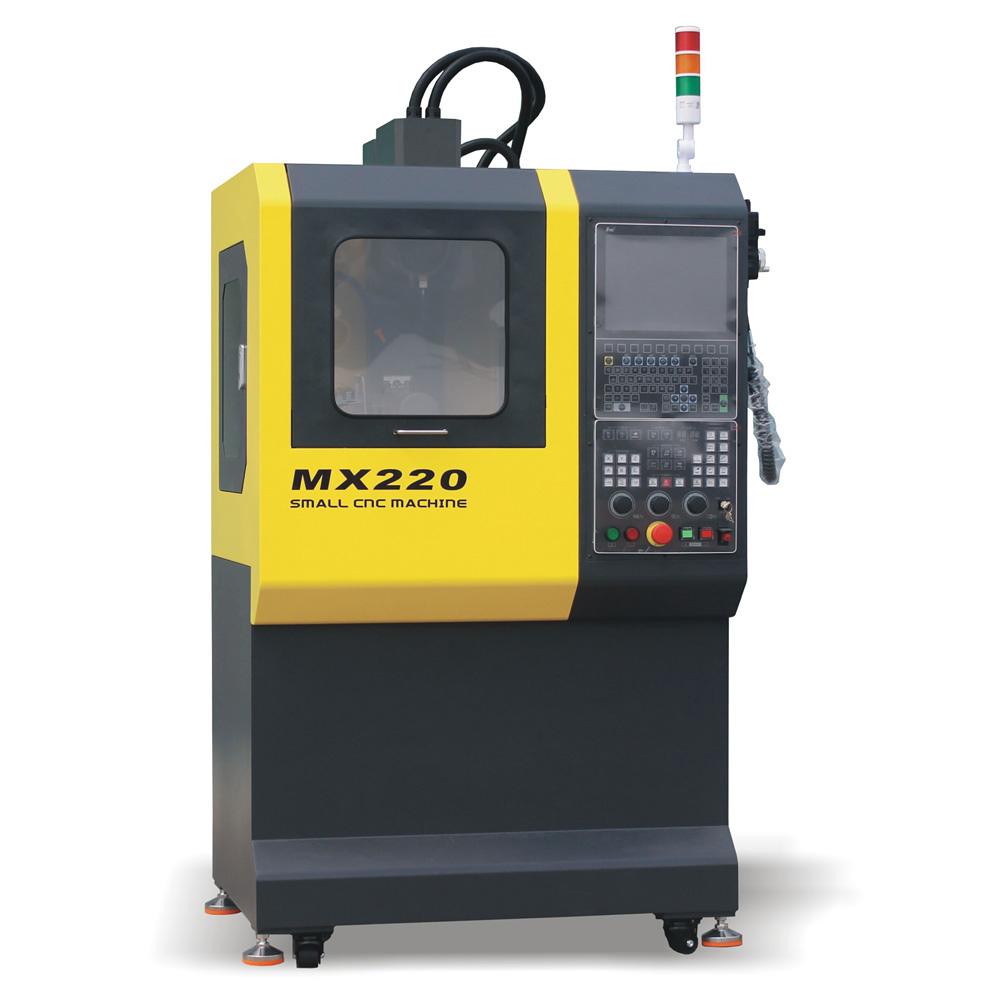

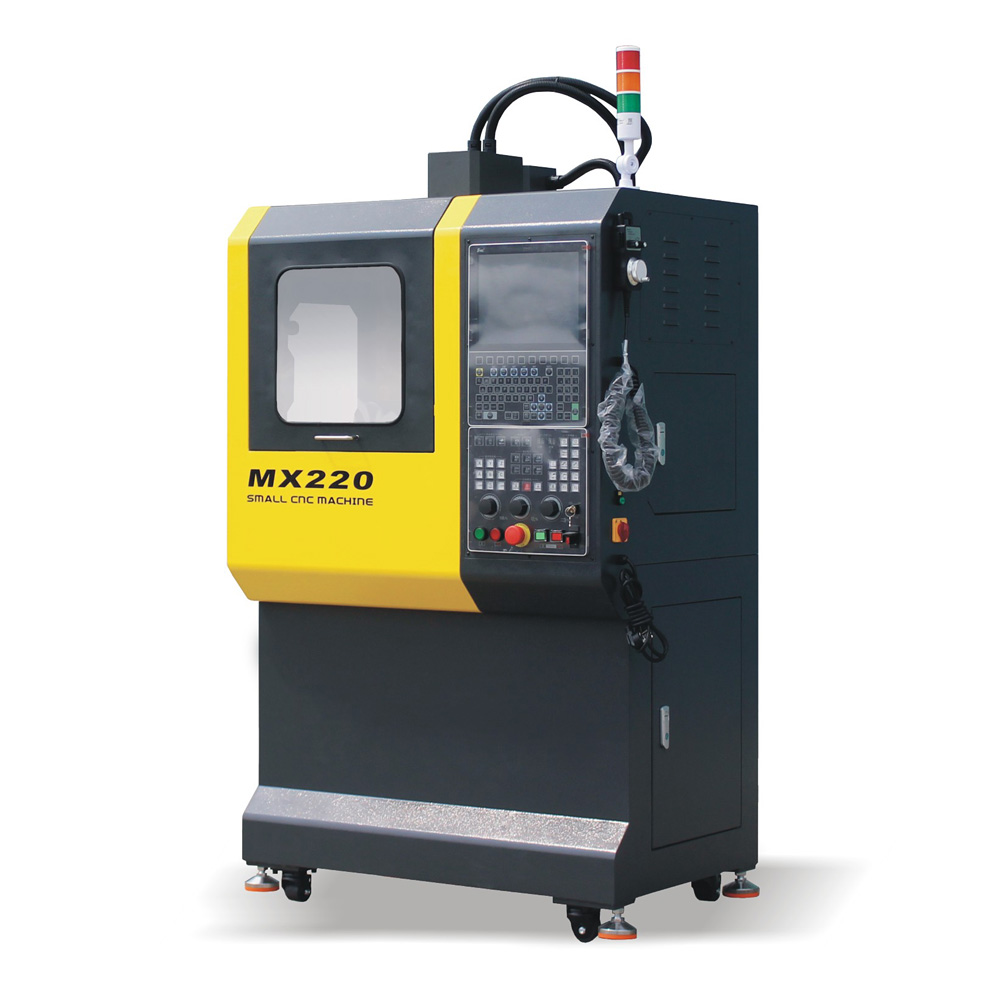

型号: MX220
名称: 小型五轴数控机床
设备简介
MX220桌面五轴联动数控机床是一款桌面式微型五轴联动数控机床，适用于小型精密五轴零件及各种各样的复杂零件加工；具有体积小、重量轻、搬运方便、操作灵活等优点；使用220伏电压，配置工业级五轴联动控制系统面板，支持RTCP刀尖跟随功能，10英寸彩色液晶竖屏，带5轴三档电子手脉；机床具有X、Y、Z三个直线轴和两个旋转轴（B轴+C轴）五个坐标轴，X、Y、Z直线轴采用直线导轨，BC两个旋转轴采用谐波减速机，保证高精度和高稳定性；具有一次装夹、任意曲面加工、复合工艺加工等优势、操作便利；具有性价比高、性能稳定、故障率低、维护成本低等优点；
序号 | 项目内容 | 技术参数 |
1 | 床身及回转台 | 结构：铸铁立式结构，XYZ轴采用高精度H级等磨直线导轨，主轴立柱带动刀具移动 |
2 | 全封闭防护罩，垂直升降门（气动门） | |
3 | 工件冷却装置 | 冷却装置为内置风冷，使用0.6帕气压，M指令控制 |
4 | 线性轴精度 | 重复定位精度：0.01mm |
定位精度：0.02mm | ||
5 | 旋转轴精度 | 定位精度：16" |
重复定位精度：12" | ||
6 | 轴移动行程 | X/Y/Z行程：235×130×230mm |
7 | B轴行程：+30～-120° | |
8 | C轴行程：+/- N×360° | |
10 | 机床主轴 | 主轴锥柄：MT3 |
11 | 主轴最大功率：1000W | |
12 | 主轴最高转速：3500rpm | |
13 | 最大夹持刀具直径：Φ16mm | |
14 | 工作台参数 | 工作台尺寸: 100/470×130mm |
15 | 工作台承重：15kg | |
16 | T型槽：12 mm/3 | |
17 | 回转轴移动速度 | B/C轴：≥20r/min |
18 | 数控系统 | YORNEW M5工业级五轴联动控制系统面板 |
19 | RTCP刀尖跟随功能 | 支持RTCP刀尖跟随功能 |
20 | 使用电压 | AC220V/50H |
21 | 外形尺寸 | 930×750×920mm |
22 | 净重/毛重 | 180kg/220kg |
