GH141(GH4141)镍基变形高温合金
中国牌号：GH141/GH4141、GH141 (GH4141)
美国牌号：UNS N07041/Rene′41/R41/
Carpenter41/PYROMET41/UNITEMP41/
HynessalloyR41/J1610
一、GH141概述
GH141是是沉淀硬化型镍基变形高温合金，在650～950℃范围内，具有高的拉伸和持久蠕变强度和良好的抗氧化性能。由于合金中铝、钛、钼含量较高，铸锭开坯比较困难，但变形后的材料具有较好的塑性，在退火状态下可以冷成形，也可进行焊接，焊接部件热处理时易产生应变时效裂纹。合金的品种有薄板、带、丝、盘件、环形件、锻件、棒材、和精密铸件等，适合于制造在870℃以下要求有高强度和980℃以下要求抗氧化的航空、航天发动机高温零部件。
1.1 GH141材料牌号GH141(GH4141)。
1.2 GH141相近牌号UNS N07041，Rene′41，R41，Carpenter41，PYROMET41，UNITEMP41，HynessalloyR41，J1610(美国）。
1.3 GH141材料的技术标准
1.4 GH141化学成分 见表1-1。
表1-1 %
C | Cr | Ni | Co | Mo | Al | Ti | B | Fe | Zr | Mn | Si | P | S | Cu | |
不大于 | |||||||||||||||
0.06～0.12 | 18.0～20.0 | 余 | 10.0～12.0 | 9.00～10.50 | 1.40～1.80 | 3.00～3.50 | 0.003～0.010 | 5.00 | 0.07 | 0.50 | 0.50 | 0.015 | 0.015 | 0.50 | |
注：航天用材可加入ω（Mg)<0.05%和ω(La)<0.035%。1.5 GH141热处理制度见表1-2。
表1-2
品种 | 热处理制度 |
（航空）圆饼、环坯、环形件、棒、板材 | 规范Ⅰ:1080℃±10℃,快淬+1120℃±10℃，0.5h,空冷+900℃±10℃,1-4h,空冷 |
（航天）棒、盘件 | 规范Ⅱ:1080℃,4h,油冷+760℃，16h,空冷 |
规范Ⅲ:1065℃,4h,空冷+760℃，16h,空冷 | |
板材 | 规范Ⅳ:1180℃,30min，空冷+900℃，4h,空冷 |
规范Ⅴ:1080℃,保温不小于2.4min/mm,空冷+760℃，16h,空冷 |

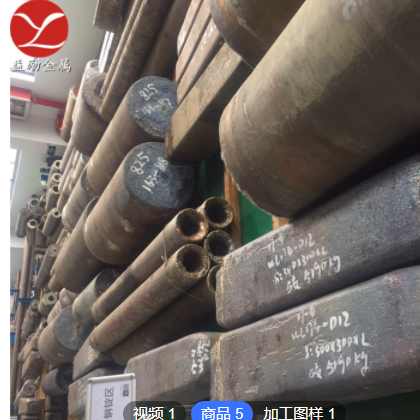

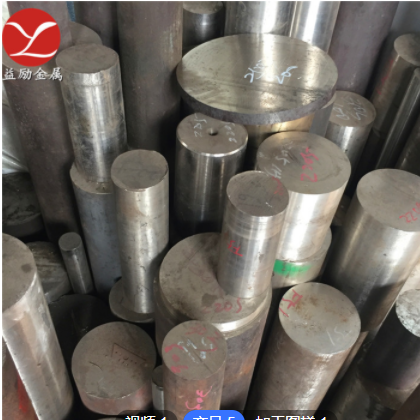

1.6 GH141品种规格与供应状态 可提供各种规格的圆饼、环坯、环形件、薄板、带材、棒材、锻件和精密铸件等。板材于固溶状态交货，棒材和锻件不经热处理交货。
1.7GH141熔炼与铸造工艺合金采用真空感应熔炼、真空感应熔炼加电渣重熔或真空电弧重熔工艺。
1.8GH141应用概况与特殊要求 该合金广泛用于制造航空、航天发动机高温承力零部件，如导向叶片、燃烧室、涡轮、导向器高温承力件、轴、盘、叶片和紧固件等，板材焊接件热处理时的应变时效裂纹，可采用焊前过时效处理或在焊前控制固溶处理后的冷却速度的方法来解决，焊后再进行标准热处理。
二、GH141物理及化学性能
2.1 GH141热性能
2.1.1 GH141熔化温度范围1316～1371℃[2]。
2.1.2 GH141热导率见图2-1。
表2-1[2]
θ/℃ | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 |
λ/(W/(m·℃)) | 8.37 | 10.47 | 12.56 | 15.07 | 17.17 | 19.56 | 21.35 | 23.45 | 25.96 |
2.1.3 GH141线膨胀系数见图2-2。
表2-2[2]
θ/℃ | 20～100 | 20～200 | 20～300 | 20～400 | 20～500 | 20～600 | 20～700 | 20～800 | 20～900 |
α1/10-6℃-1 | 10.54 | 11.69 | 12.24 | 12.78 | 13.08 | 13.48 | 14.21 | 14.97 | 15.91 |
2.2 GH141密度ρ=8.27g/cm3。
2.3 GH141电性能δ2mm板材的室温电阻率见表2-3。
表2-3[3]
状态 | ρ/(10-6Ω.m) | 状态 | ρ/(10-6Ω.m) |
热轧 | 1.31 | 1175℃,0.5h,空冷 | 1.33 |
1065℃,4h,空冷 | 1.25 | 1175℃,0.5h,空冷+900℃,4h,空冷 | 1.34 |
1065℃,4h,空冷+760℃,16h,空冷 | 1.27 |
2.4 GH141磁性能见表2-4。
表2-4[4]
状态 | 20℃下300Οe时的磁导率/(H/m) |
1065℃,4h,空冷+760℃,16h,空冷 | ＜1.002 |
1175℃,0.5h,空冷+900℃,4h,空冷 | ＜1.002 |
2.5 GH141化学性能
2.5.1 GH141抗氧化性能在空气介质中的氧化速率见表2-5。
表2-5[9]
表面状态 | θ/℃ | 不同时间氧化速率/(g/(m2·h)) | 表面状态 | θ/℃ | 不同时间氧化速率/(g/(m2·h)) | ||||||||
25h | 50h | 75h | 100h | 200h | 25h | 50h | 75h | 100h | 200h | ||||
磨光 | 900 | 0.240 | 0.150 | 0.120 | 0.095 | 0.066 | 磨光 | 1100 | 1.360 | 0.870 | 0.750 | 0.680 | 0.490 |
磨光 | 1000 | 0.610 | 0.410 | 0.320 | 0.260 | 0.182 | W-2涂层 | 1100 | 0.496 | 0.494 | 0.413 | 0.356 | --- |
三、GH141力学性能
3.1 GH141技术标准规定的性能
3.1.1 GH141圆饼、环坯、环形件、大棒材标准规定的性能见表3-1。
表3-1
材料标准 | 品种 | 热处理制度 | 拉伸性能 | HBS | 持久性能 | |||||||
θ/℃ | σb/MPa | σP0.2/MPa | δ5/% | φ/% | θ/℃ | σ/MPa | t/h | δ/% | ||||
Q/5B 4027-1992 Q/3B 4060-1992 | 圆饼、环坯、环形件、大棒材 | 1080℃±10℃，快淬＋1120℃±10℃，30min，空冷＋900℃±10℃，4h，空冷 | 760 | ≥835 | ≥620 | ≥12 | ≥15 | ≥283 | 900 | 172 | ≥20 | - |
注：1环形件经退火处理后的室温硬度HBS≤363。
2经固件和时效处理后的室温硬度HRC≥30(HBS≥283)。
3.1.2 GH141紧固件标准规定的性能见表3-2。
表3-2
材料标准 | 品种 | 热处理制度 | 拉伸性能 | 持久性能 | ||||||
θ/℃ | σb/MPa | σP0.2/MPa | δ5/% | φ/% | θ/℃ | σ/MPa | t/h | |||
Q/6S 1033-1992 | 紧固件 | 冷拉后1080℃±10℃，快淬＋1120℃±10℃，30min，空冷＋900℃±10℃，4h，空冷 | 20 | ≥1070 | - | ≥8 | ≥10 | 730 | 586 | ≥30 |
760 | ≥870 | - | ≥8 | ≥10 | ||||||
